多功能串口轉WIFI模塊

ZLSN7046T

多功能串口轉WIFI模塊

  • 支持802.11b/g/n
  • 支持硬件流控CTS/RTS和軟件流控XON/XOFF
  • 支持在系統通過網口升級程序
  • 支持模塊之間的wifi對連
  • 支持Modbus網關功能
  • 支持多主機功能
  • 支持自定義心跳包和注冊包功能
  • 產品簡介
  • 規格參數
  • 產品資料

概述

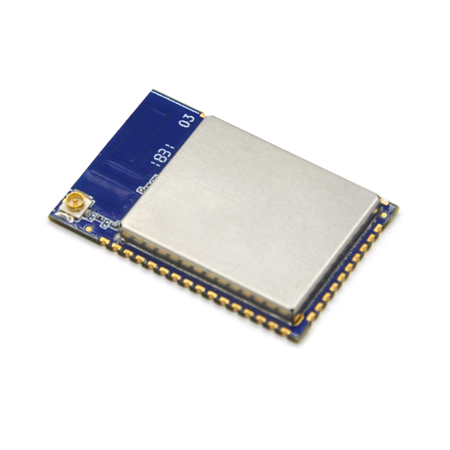

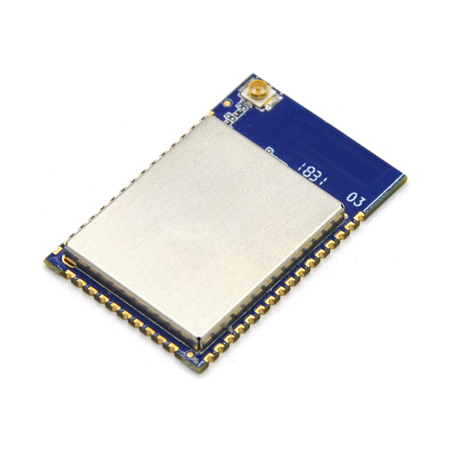

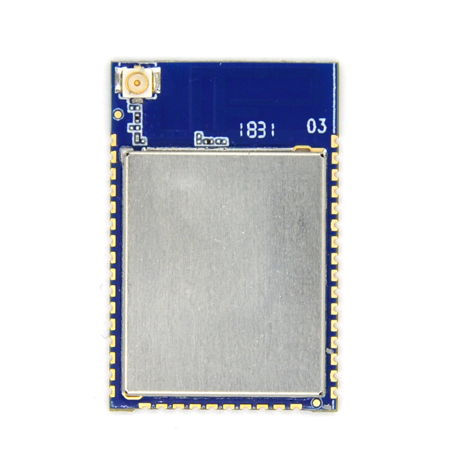

ZLSN7046T是上海卓嵐繼ZLAN7044之后推出的wifi轉串口模塊。它能夠?qū)ifi信號轉化為串口信號，且支持多種功能，郵票孔封裝，體積小巧可以外置天線或者內置天線。7046T支持一個UART TTL電平串口轉WIFI，可以作為STA或者AP方式。支持921.6Kbps的高波特率。7046T并不是一款簡單的串口轉wifi模塊，它具有Modbus TCP、自定義注冊報、自定義協議轉化等多種高級功能，非常適合于物聯網應用。

和ZLAN7044相比7046T不含有以太網接口，只有wifi接口，但是7046T的功耗更低，全速工作95mA。7046T的高級功能包括：支持Modbus轉RTU、支持多主機同時訪問而不沖突、支持自定義心跳包和注冊包功能、支持MQTT、支持http方式的數據提交和下發功能、支持TCP服務器客戶端共存。支持使用zlvircom工具跨網段搜索設備，支持遠程升級和網頁自定義下載。支持二進制格式的類AT指令，無需切換為AT配置模式。ZLSN7046TN支持P2P通訊方式。

硬件上7046T采用了新的WIFI芯片組，采用ARM M4內核，主頻192MHz，采用實時操作系統。其中ZLSN7046T-5支持連接5.8G的WIFI熱點。wifi模式支持802.11b/g/n，支持WEP64/128, TKIP, AES, WPA, WPA2, WAPI加密模式。7046T和計算機連接上同一個AP時，計算機和模塊可以互相連通。7046T具有很強的接收靈敏度，在內置天線情況下室內可以達到70～100米通訊距離。7046T滿足ROSH要求。

7046T供電電壓為3.3V，具有豐富的外部功能引腳，包括485發送控制腳、運行指示燈、數據活動指示燈、TCP連接指示燈、wifi工作模塊指示燈、wifi連接指示燈等。

特點

  • 支持802.11b/g/n。
  • 支持硬件流控CTS/RTS和軟件流控XON/XOFF。
  • 支持在系統通過網口升級程序。
  • 支持模塊之間的wifi對連。
  • 一鍵搜索配置。當wifi和PC或者路由器建立鏈路后，通過ZLVircom軟件一鍵式搜索和配置設備參數，設備IP和PC不必處于同一個網段。
  • 支持DNS解析，支持作為DHCP Client，作為AP模式時也可以作為DHCP Server。
  • 支持TCPServer、TCP Client、UDP、UDP組播。作為Server時支持多達30個TCP連接同時和聯網模塊通信；作為Client時可以連接到7個目的IP。
  • 支持設備連接上發送MAC地址功能，方便云端管理設備。
  • 支持遠程通過軟件查看設備的TCP連接狀態、串口數據發送、接收狀態。虛擬串口支持數據監視功能。
  • 支持Modbus網關功能，支持Modbus RTU轉Modbus TCP?？梢灾С执鎯π偷腗odbus，可以自動采集設備數據，并存儲起來；也支持非存儲模式的Modbus網關。
  • 支持多主機功能：在一問一答的查詢方式下，支持網口端允許有多臺計算機同時訪問同一個串口設備。
  • 支持自定義心跳包和注冊包功能：可以方便和云端進行通信和設備識別。
  • 支持TCP建立連接需要密碼驗證的功能，保證連接安全性。
  • 支持http方式的數據提交和下發功能，云端可以直接使用http的GET指令和設備的串口數據進行交互。

產品規格

外形

  • 接口
  • 郵票孔貼片封裝
  • 尺寸
  • 31.2mm x 20.2mm x 3.3mm

串口參數

  • 電氣
  • TTL×1：RXD，TXD，GND，接口電平3.3V
  • 波特率
  • 300~921.6Kbps（不支持600bps、選擇76800bps時為921.6Kbps）
  • 校驗位
  • None, Odd, Even, Mark, Space
  • 數據位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

無線

  • 無線標準
  • 802.11 b/g/n
  • 頻率范圍
  • 2.412GHz-2.484GHz
  • 發射功率
  • IEEE 802.11n: 15dBm @HT20/40 MCS7;IEEE 802.11g: 16dBm @54MHz;IEEE 802.11b: 18dBm @11MHz
  • 接收靈敏度
  • HT40 MCS7 : -70dBm@10% PER(MCS7);HT20 MCS7s : -73dBm@10% PER(MCS7);54M: -77dBm@10% PER;11M: -89dBm@ 8% PER

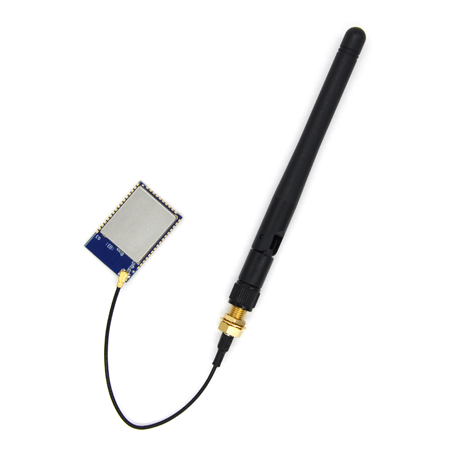

  • 天線選擇
  • 外置IPEX 或者 PCB 天線

軟件特性

  • 無線工作模式
  • STA/AP
  • 安全機制
  • WPA/WPA2, WEP, TKIP and AES, WPS2.0, WAPI
  • 網絡協議
  • TTCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
  • 通信方式
  • Socket、虛擬串口
  • 配置方式
  • Web服務器、Windows配置工具zlvircom

硬件

  • 電源
  • 3.3V
  • 功耗
  • 全速工作：95mA
  • 工作溫度
  • -20~70℃
  • 儲存溫度
  • -45~125℃

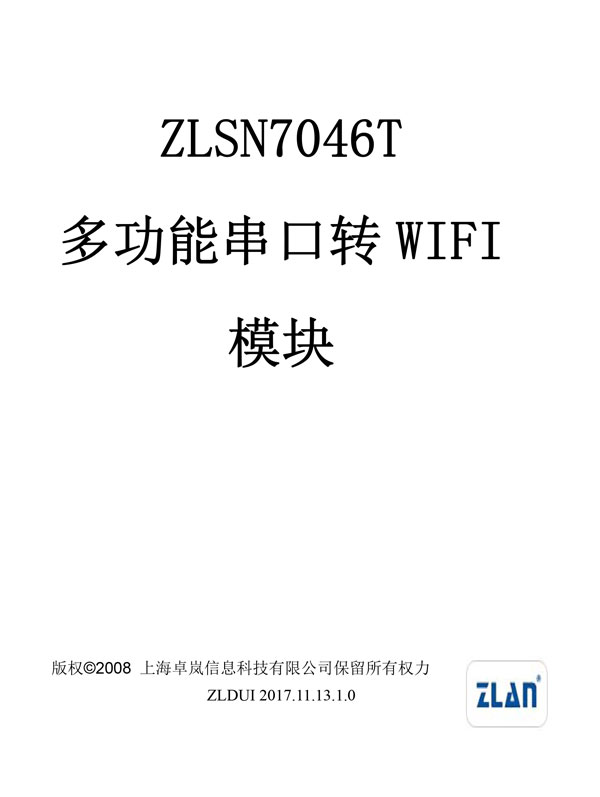

文檔下載

相關文檔
