排線型TTL電平帶RJ45模塊

ZLSN3002

100MTTL電平帶RJ45聯網模塊

  • 可將 TTL串口設備連接至以太網
  • 全雙工、不間斷、低成本服務器
  • 支持TCP服務器、TCP客戶端、UDP模式
  • 支持虛擬串口、Web登錄或使用VirCom進行配置
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLSN3002是一款TTL電平串口轉以太網模塊，其TTL電平串口是通過排線連接到用戶電路板，這樣用戶無需重新制作電路板就可以將原有的單片機串口連接到ZLSN3002的串口實現網絡化的數據發送和接收。

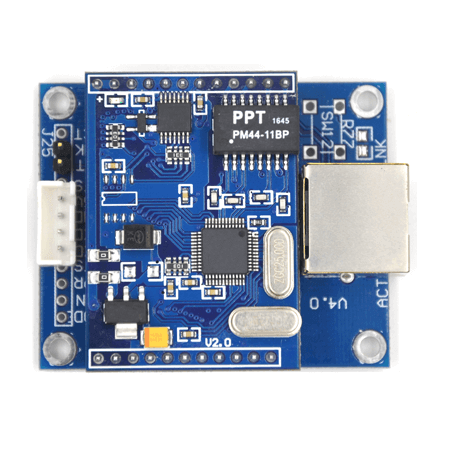

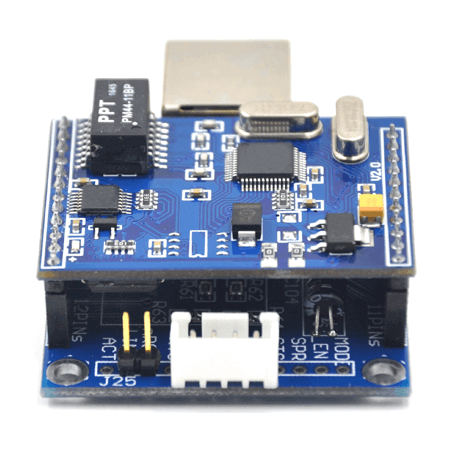

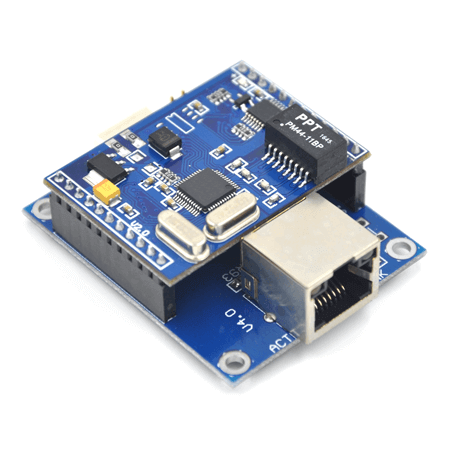

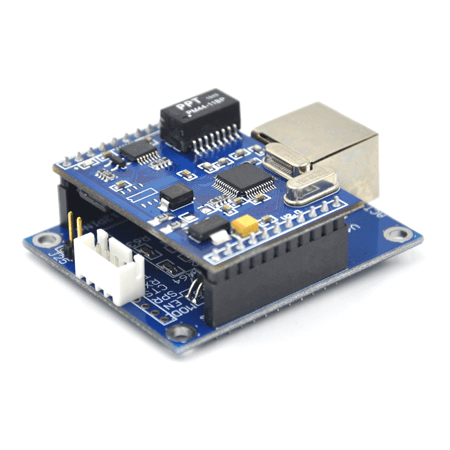

ZLSN3002是3002底板+ZLSN2002模塊組成的，用戶只需要連接RXD、TXD、GND、VCC5V（線的順序如圖所示，從上往下分別為：VCC5V、GND、TXD、RXD）到用戶PCB即可。網口綠色LED燈亮表示網線是否連接好，網口黃色LED表示是否串口有數據收發。ZLSN3002可以通過螺絲孔固定。

特點

  • 通過內嵌Web服務器可配置其網絡參數、串口參數、登錄口令等。
  • Web服務器支持密碼登錄，以防止隨意修改。
  • 支持跨網關：能夠?qū)⒋诜?wù)器和任何Internet上有公網IP的主機連接。
  • 支持1200～460800波特率。
  • 支持9位數據發送功能：第9位可以為無、奇校驗、偶校驗、1、0，五種方式方便在485通信中區分?jǐn)?shù)據幀和地址幀。
  • ZLVirCom配置工具可在網絡上自動尋找NETCOM設備聯網服務器。
  • 支持虛擬串口。
  • 支持?jǐn)?shù)據寫保護，防止隨意篡改。
  • 支持默認配置啟動。
  • LINK引腳連接指示。
  • 硬件流控CTS/RTS。
  • 1KV網絡浪涌保護。

產品規格

網絡界面

  • 以太網
  • 10/100 Mbps,RJ45
  • 保護
  • 內建2KV電磁隔離

串口界面

  • 界面
  • TTL電平串口
  • 串口數
  • 1
  • 校驗位
  • None, Even, Odd, Space, Mark
  • 數據位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR,XON/XOFF
  • 速率
  • 1200bps～460800bps

軟件特性

  • 協議
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虛擬串口平臺
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web瀏覽器、卓嵐ZLVirCom、串口類AT命令

電器特性

  • 電壓輸入
  • DC5V，小于100mA

機械特性

  • 尺寸
  • 長×寬=4.3cm×5.5cm

工作環境

  • 工作溫度，濕度
  • -45～85℃，5～95% RH
  • 儲存溫度，濕度
  • -45～120℃，5～95% RH

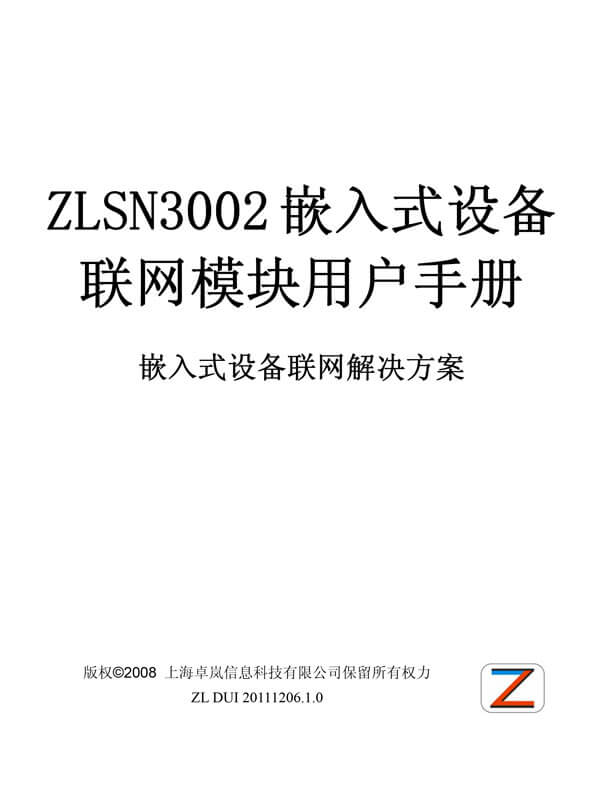

文檔下載
