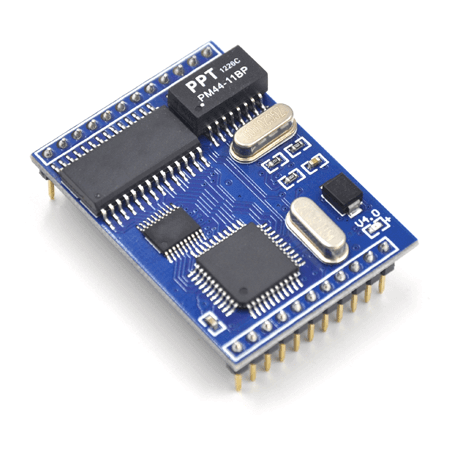

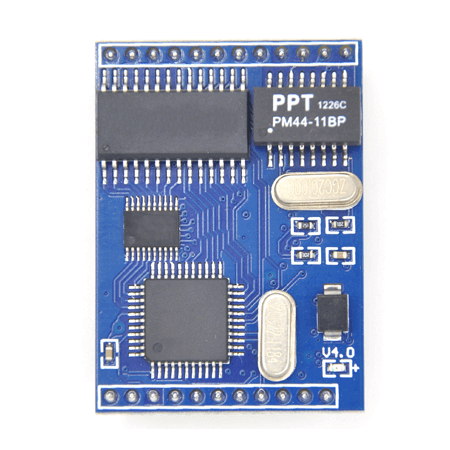

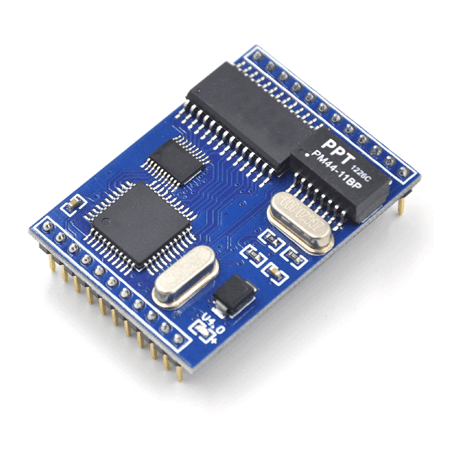

低功耗10M模塊

ZLSN2001

低功耗帶網絡變壓器串口轉以太網核心模塊

  • ZLAN模塊可將 RS-232 串口設備連接至以太網
  • 全雙工、不間斷、低成本服務器
  • 支持TCP服務器、TCP客戶端、UDP模式
  • 支持虛擬串口、Web登錄或使用VirCom進行配置
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLSN2001是23針的雙排結構的模塊，大小只有31.75 × 44.45mm，可集成到用戶PCB電路上，只需要很少的擴展電路即可實現嵌入式設備聯網。ZLAN模塊具有全雙工、不間斷發送的功能（115200波特率下，雙向不間斷同時傳輸大批量數據而不丟失一字節），具有穩定的性能和適中的價格。用戶只需要將其引腳和單片機串口相連接，則串口發送的數據立即發送到網絡上，網絡接收的數據也立即會通過串口發送給單片機。

特點

  • 通過內嵌Web服務器可配置其網絡參數、串口參數、登錄口令等。
  • Web服務器支持密碼登錄，以防止隨意修改。
  • 支持跨網關：能夠將串口服務器和任何Internet上有公網IP的主機連接。
  • 支持1200bps～460800bps（可定制1M或者1.5M波特率）。
  • 支持9位數據發送功能：第9位可以為無、奇校驗、偶校驗、1、0，五種方式方便在485通信中區分數據幀和地址幀。
  • ZLVirCom配置工具可在網絡上自動尋找NETCOM設備聯網服務器。
  • 支持虛擬串口。
  • 支持數據寫保護，防止隨意篡改。
  • 支持默認配置啟動。
  • LINK引腳連接指示。
  • 硬件流控CTS/RTS。
  • 1KV網絡浪涌保護。

產品規格

網絡界面

  • 以太網
  • 10/100 Mbps
  • 保護
  • 內建2KV電磁隔離

串口界面

  • 界面
  • TTL電平串口
  • 串口數
  • 1
  • 校驗位
  • None, Even, Odd, Space, Mark
  • 數據位
  • 5～9
  • 停止位
  • 1,2
  • 流控
  • RTS/CTS,DTR/DCR,XON/XOFF
  • 速率
  • 1200bps～460800bps（可定制1M或者1.5M波特率）

軟件特性

  • 協議
  • TCP,HTTP,UDP,ICMP,ARP,IP,DNS,DHCP
  • 虛擬串口平臺
  • Windows 98/2000/XP/WIN7/WIN8
  • 配置方式
  • Web瀏覽器、卓嵐ZLVirCom、串口類AT命令

電器特性

  • 電壓輸入
  • DC5V，小于45mA

機械特性

  • 尺寸
  • 長×寬=4.3cm×2.6cm

工作環境

  • 工作溫度，濕度
  • -40～85℃，5～95% RH
  • 儲存溫度，濕度
  • -40～85℃，5～95% RH
