低功耗10M模塊

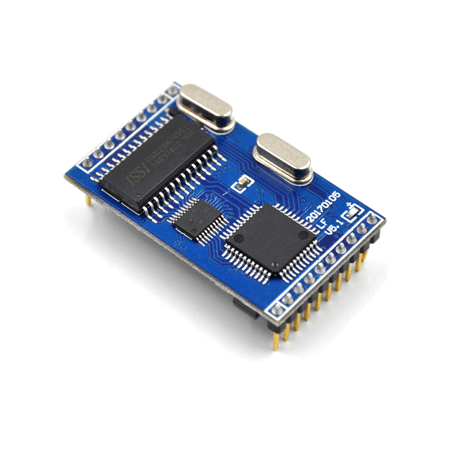

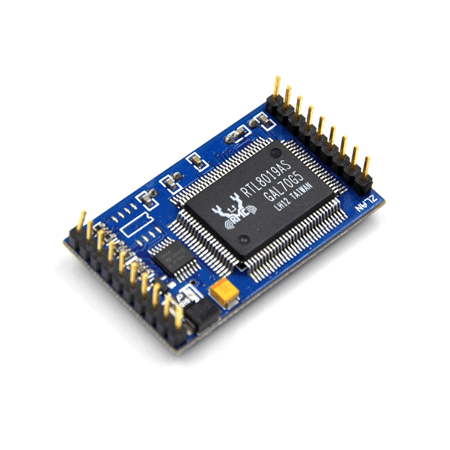

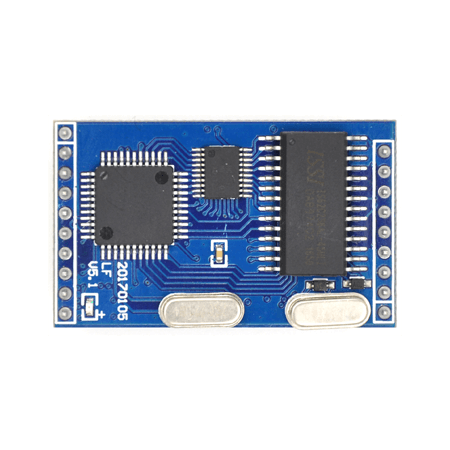

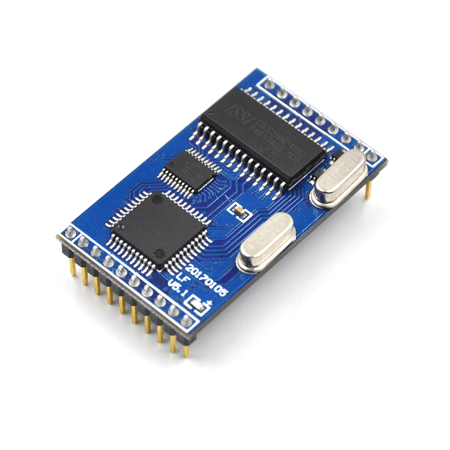

ZLSN2000

低功耗串口轉以太網核心模塊

  • ZLAN模塊可將 RS-232 串口設備連接至以太網
  • 全雙工、不間斷、低成本服務器
  • 支持TCP服務器、TCP客戶端、UDP模式
  • 支持虛擬串口、Web登錄或使用VirCom進行配置
  • 產品簡介
  • 規格參數
  • 產品資料

概述

ZLSN2000是串口轉以太網嵌入式模塊，它為嵌入式系統、單片機接入基于TCP/IP的網絡提供了快捷、穩定、經濟的方法。不僅能夠保證您的產品快速上市，并且為您的產品的穩定提供支撐。ZLSN2000的特點是具有30mA的低功耗，10M的以太網速度，5V的電壓供電；有接近10年的穩定應用，產品穩定可靠。可提供無鉛產品。如果需要支持Modbus TCP轉RTU功能的請選擇ZLSN2040模塊。

ZLSN2000有2排單排針，分別為10針和9針，通過排針接插到用戶電路板。其中就包含了和單片機接口的2根TTL型的串口線。其中提供了4根以太網網線接口，可連接網線。再給ZLSN2000提供5V的電源和GND即可實現串口和網口的雙向轉發。

在默認情況下ZLSN2000提供以太網透明傳輸功能。即串口數據透明轉化為TCP協議的應用層數據，反之亦然。

ZLSN2000提供TCP服務器、TCP客戶端、UDP、UDP組播4種工作模式，可依據用戶的上位機軟件/設備來確定。

特點

  • 通過內嵌Web服務器可配置其網絡參數、串口參數、登錄口令等。
  • Web服務器支持密碼登錄，以防止隨意修改。
  • 支持跨網關：能夠?qū)⒋诜?wù)器和任何Internet上有公網IP的主機連接。
  • 支持1200bps～460800bps（可定制1M或者1.5M波特率）。
  • 支持9位數據發送功能：第9位可以為無、奇校驗、偶校驗、1、0，五種方式方便在485通信中區分?jǐn)?shù)據幀和地址幀。
  • ZLVirCom配置工具可在網絡上自動尋找NETCOM設備聯網服務器。
  • 支持虛擬串口。
  • 支持?jǐn)?shù)據寫保護，防止隨意篡改。
  • 支持默認配置啟動。
  • LINK引腳連接指示。
  • 硬件流控CTS/RTS。
  • 1KV網絡浪涌保護。

產品規格

外形

  • 接口
  • 19針的雙針排列
  • 尺寸
  • 43 × 26mm

通信界面

  • 以太網
  • 10M
  • 串口
  • TTL×1：RXD，TXD，GND，CTS，RTS

串口界面

  • 波特率
  • 1200~460800bps
  • 校驗位
  • None, Even, Odd, Space, Mark
  • 數據位
  • 5～9
  • 流控
  • RTS/CTS，DSR/DTR，XON/XOFF，NONE

軟件特性

  • 協議
  • ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
  • 通信方式
  • Socket、虛擬串口
  • 配置方式
  • ZLVirCOM工具、串口
  • 工作模式
  • TCP服務器, TCP客戶端, UDP, UDP組播

電源要求

  • 電源
  • 5V DC，<30mA

工作環境

  • 工作溫度，濕度
  • -40～85℃，5～95% RH
  • 儲存溫度，濕度
  • -60~125℃，5～95% RH

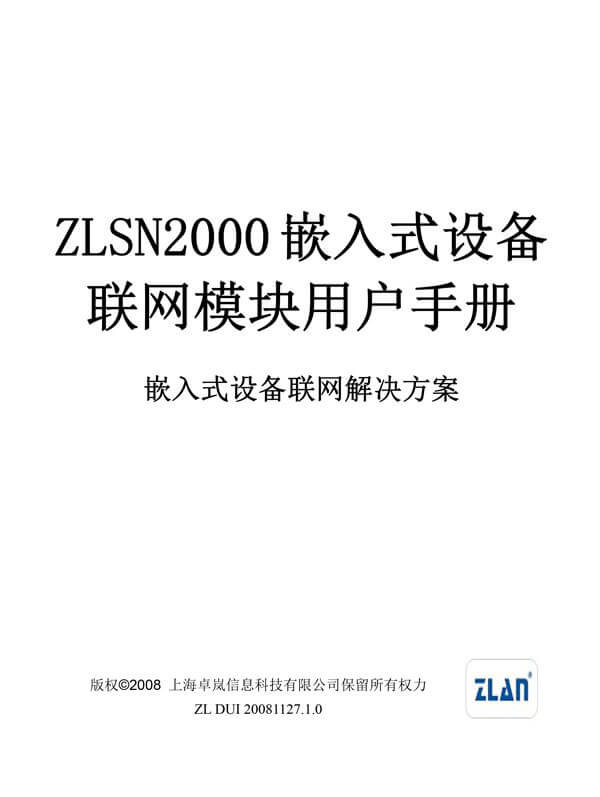

文檔下載
