風機是量大面廣的通用性設備，廣泛用于工廠、礦井、隧道、冷卻塔、車輛、船舶和建筑物的通風、排塵和冷卻;鍋爐和工業爐窯的通風和引風;空氣調節設備和家用電器設備中的冷卻和通風;谷物的烘干和選送;風洞風源和氣墊船的充氣和推進。本次案例主要介紹威綸觸摸屏通過串口服務

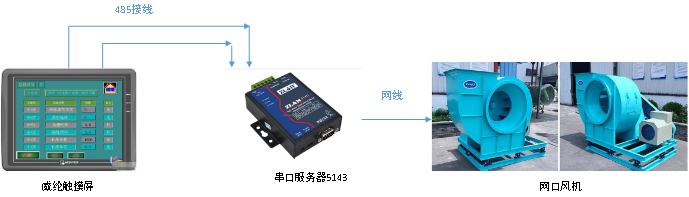

如圖 1所示
圖 1 接線示意圖
2.1ZLAN5143端設置
1.首先將串口服務器5143網口直連筆記本網口，打開ZLVIRCOM軟件，點擊設備管理-->自動搜索-->編輯設備，設置如圖2。
圖 2

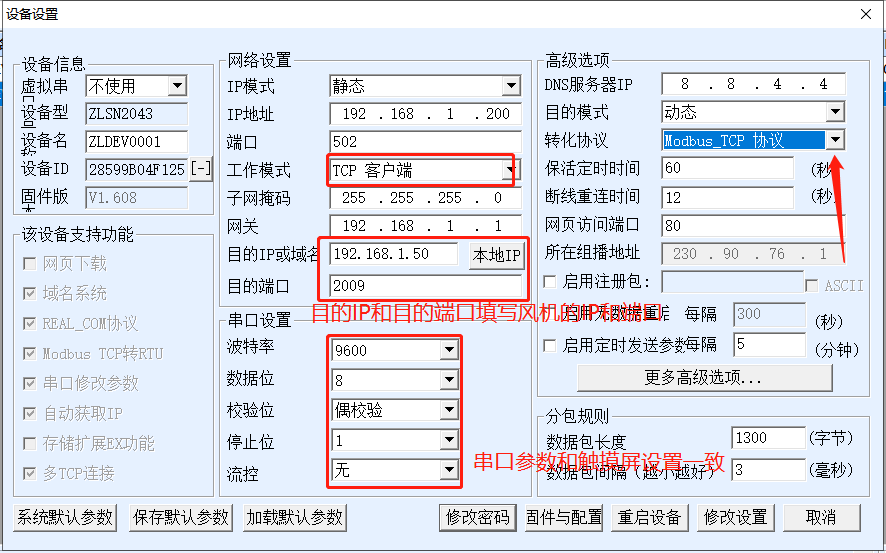

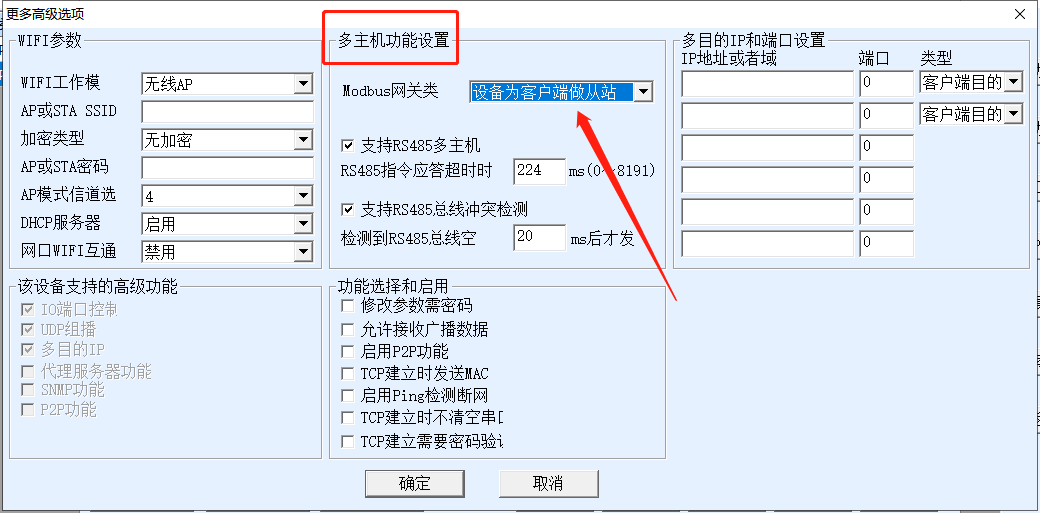

2.點擊更多高級選項-->在多主機設置中，把存儲型網關改成設備為客戶端做從站（串口服務器擬定網口風機從站地址為風機IP地址的最后一位，此刻風機IP是192.168.1.50.風機從站地址就是50）。
圖 3
2.2串口觸摸屏端設置步驟

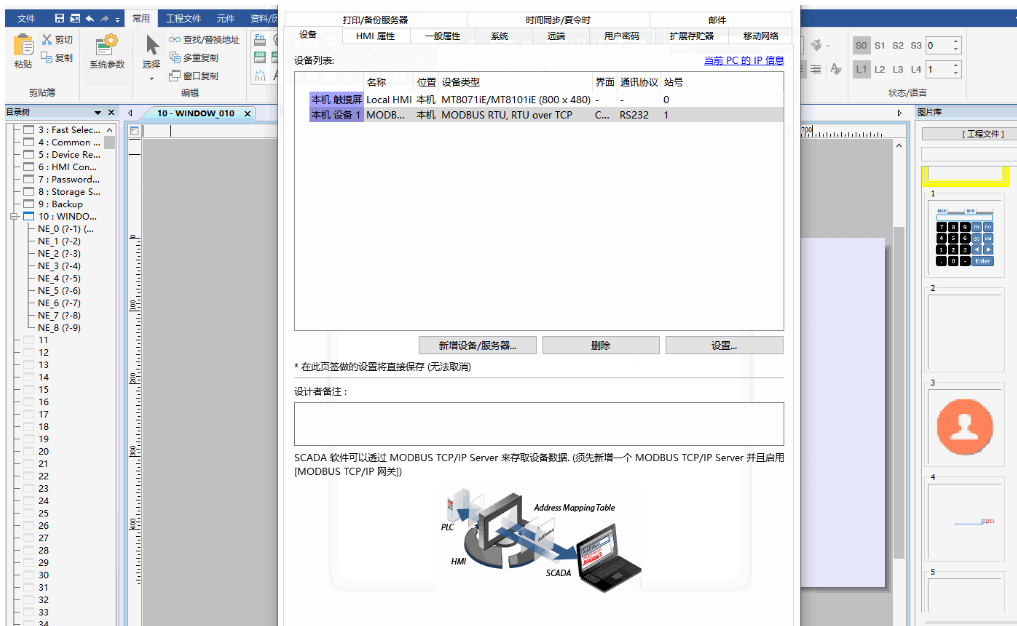

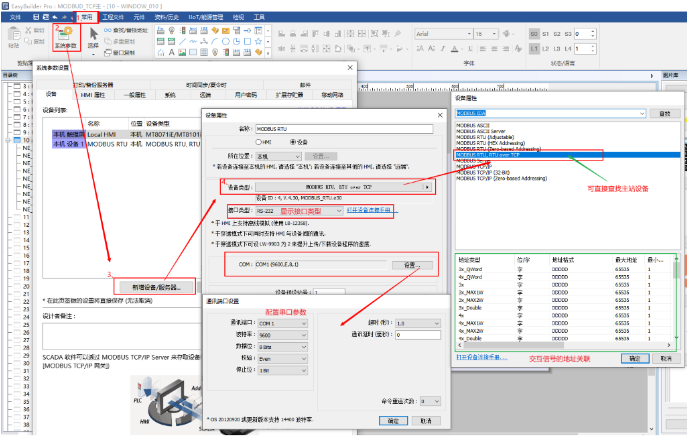

1.選擇系統參數配置：常用-->系統參數-->新增參數，在設備屬性中選擇“設備類型”，直接查modbus rtu over tcp并選擇該屬性，如下圖4。
圖 4

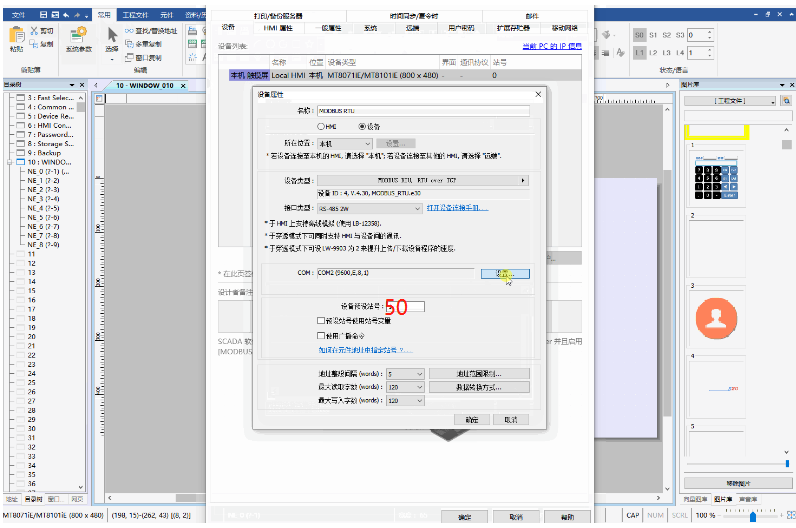

2.設備端口號要和風機從站設置成一致的。
圖 5

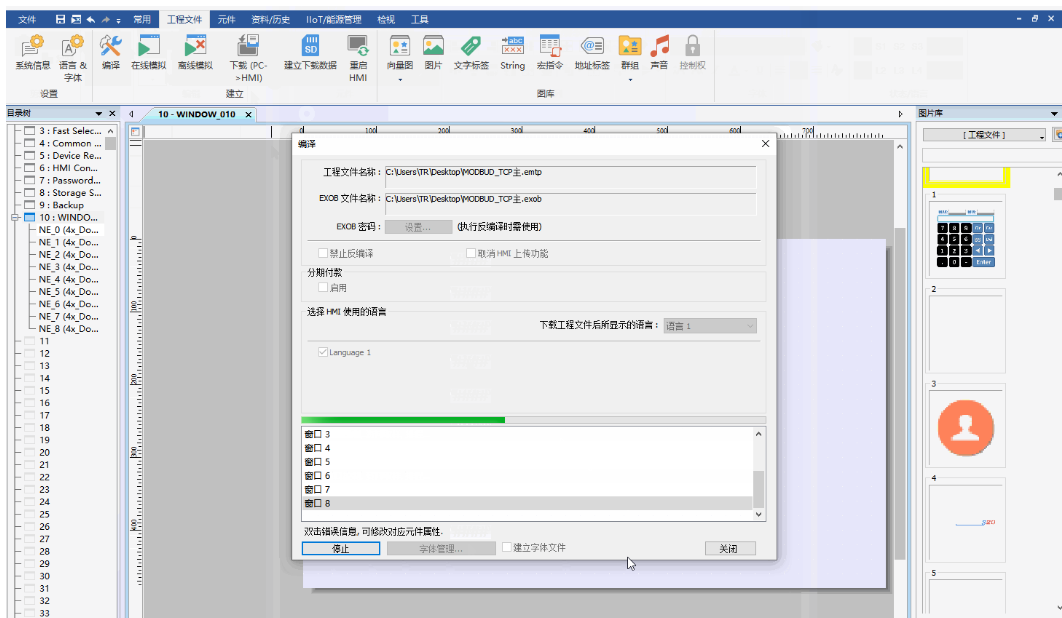

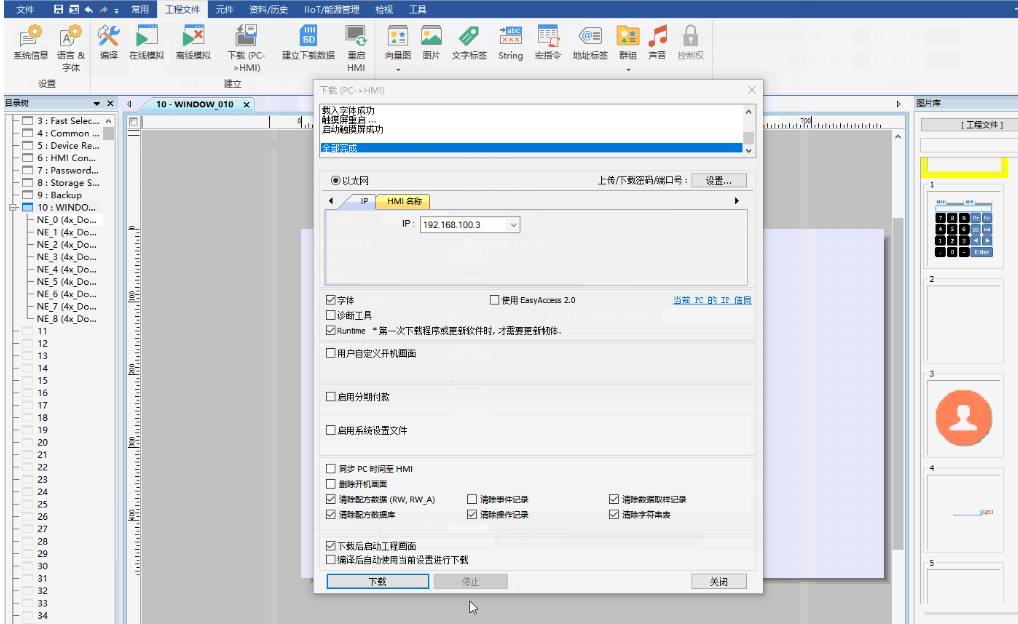

3.設置完成后，點擊工程文件，點擊下載，如圖6。
圖 6

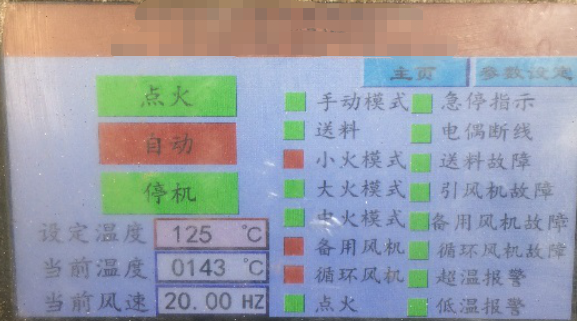

4.下載完成后，就可以通過觸摸屏控制網口風機。
圖 7
