SocketTestDlg是卓嵐公司開發的，綜合的TCP、UDP協議的調試軟件。為了用戶便于后面的操作，這里簡要介紹SocketTestDlg的使用。
軟件界面

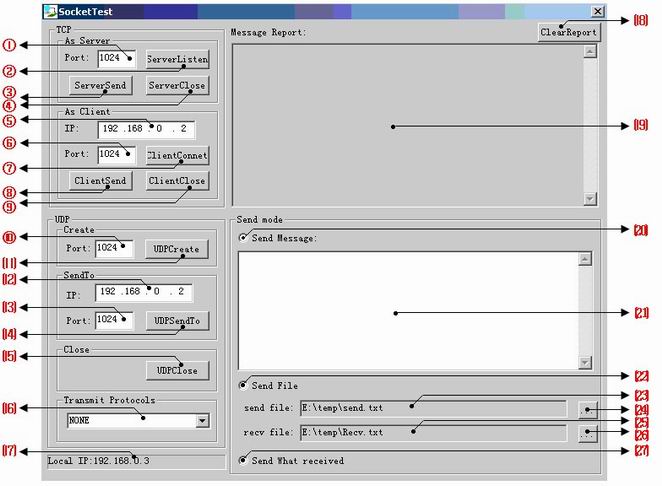

界面如下：
1：TCP監聽端口。
2：作為TCP服務器端開始監聽。
3：向所有已經和TCP服務器連接的TCP客戶端發送數據。根據Send mode的不同，發送的數據可以是21Send Message中的文本或者23文件內容。
4：關閉TCP監聽，該動作將斷開所有已和該服務連接的TCP連接。
5：作為TCP客戶端的時候，單擊7連接的時候發起連接的服務器IP地址。
6：作為TCP客戶端的時候，連接的服務器的端口號。
7：向服務器發起連接。
8：TCP客戶端向服務器發送數據。
9：關閉TCP客戶端連接。
10：本地UDP端口。
11：以10指示的端口，創建一個本地UDP實例。
12：目的UDP的IP地址。
13：目的UDP的端口號。
14：本地UDP實例向目的UDP實例發送數據，在發送之前，本地UDP實例必須已經創建。
15：釋放本地UDP實例。
16：使用UDP協議發送文件（Send mode為Send File）的時候采用的應用層協議：目前共有兩個協議
NONE：不采用任何應用層協議，以最快的速度發送UDP數據。此種方法可能引起接收方無法快速接收，而引起數據包丟失。丟失的現象在快速設備（如PC機）向慢速設備（如開發板）發送數據時特別明顯。
SIMPLE FLOW CONTROL：簡單的流量控制協議。為了防止快速設備向慢速設備發送UDP時，引起慢速設備接收緩存耗盡而設計的協議。發送方發送一個數據包以后，等待對方的應答（應答數據包內容為1），收到應答后繼續發送，然后再等待……，直到發送完畢。
17：顯示本機IP地址。
18：清除19Message Report區域的內容。
19：提示消息區。如果我方發送數據則顯示“We Said: …”，如果是接收到數據則顯示“S/He Said:…” .
20：發送模式選擇為Send Message方式：此時發送時發送21Send Message輸入框中的字符串。接收到的數據將顯示在19Message
Report區域內。
21：Send Message方式下需要發送的字符串輸入?yún)^(qū)。
22：發送模式選擇為Send File方式：此時發送時發送23Send File的內容，接收到的數據寫入25recv file中。
23：Send File模式發送的文件。
24：對send file進行選擇。
25：Send File模式接收數據寫入的文件。
26：對recv file進行選擇。
27：選擇為Send What received模式，此模式接收的任何數據都會反饋回發送方。注意：此模式只能夠用于發送小于1K數據量的數據。
軟件功能
1. 基于TCP、UDP的數據接收和發送，可作為TCP的服務器端或者客戶端，進行監聽、連接等。
2. 軟件的配置文件SocketTest.ini可以保存當前配置，以減少用戶重復輸入的麻煩。
3. 文件發送時在19提示消息區提供了發送進度的顯示，并且在發送時可以統計發送速度、耗時、校驗和、發送數據量。
4. 文件接收完畢后在19提示消息區可顯示接收速度、耗時、校驗和、接收數據量。
